工程龍門機
13967720228
| 參數名稱 | 單位 | 參數內容 | 參數名稱 | 單位 | 參數內容 |
| 型號 | t | KW-SF25 | 自動感應開關 | 套 | 專用雙光束紅外對射或地磁感應 |
| 數量 | 臺 | 1 | 水泵連接管道 | 套 | DN50 |
| 沖洗設備外形尺寸 | 25000x5000x5000(長寬高) 可定制 | 配電柜箱體 | 套 | 防水集成配電控制系統 | |
| 最大過載車輛 | t | 200 | 鋼化玻璃 | 批 | 10mm |
| 清洗時間 | s | 40-60秒/輛 | 洗輪機機架 | 套 | Q235碳鋼 |
| 清洗方式 | / | 行進式清洗,兩側設置搖擺噴嘴 | 頂部采光瓦 | 批 | 1.5mm |
| 清洗部位 | / | 輪胎、底盤、車身、(頂部選配) | 水泵連接管道 | 套 | DN80 |
| 啟動方式 | / | 自動/手動/遠程控制 | 配電系統 | 套 | PLC控制系統,預留以外網口 |
| 設備總功率 | Kw | 110-150 | Q型風干系統 | Kw | 5.5kw/臺風速60-70m/s、8500m3/h |
| 水源供給 | / | 循環水池沉淀水/自動補水/循環使用 | 污泥處理 | 臺 | 裝載機/人工/ |
| 工作溫度范圍 | ℃ | -5-- +45 | 配電柜箱體 | 套 | 304防水防塵不銹鋼箱體 |
| 適應工作環境相對濕度 | ≤90%RH | 沖洗水泵 | 套 | 不銹鋼多級加壓水泵/潛污水泵 | |
| 安全過載 | 130% | 不銹鋼多級加壓離心泵 | 套 | 揚程189米,流量16m3/h,功率18.5kw, | |
| 配電系統額定電壓 | V | 380/50HZ/五線制 | 攔木機 | 套 | 常開 |
| 噴嘴材質 | 套 | 304不銹鋼 | 聲光系統 | 套 | 紅綠燈、語音提示 |
| 噴嘴耐壓力 | bar | 20 | 監控系統 | 套 | 監控、錄像、可遠程操作 |
| 控制系統 | / | P4G遠程PLC集成控制系統 | 潛污水泵 | 揚程50米,流量80m3/h,功率18.5kw, | |
| 沖洗耗水量 | L/輛 | 30-60L |

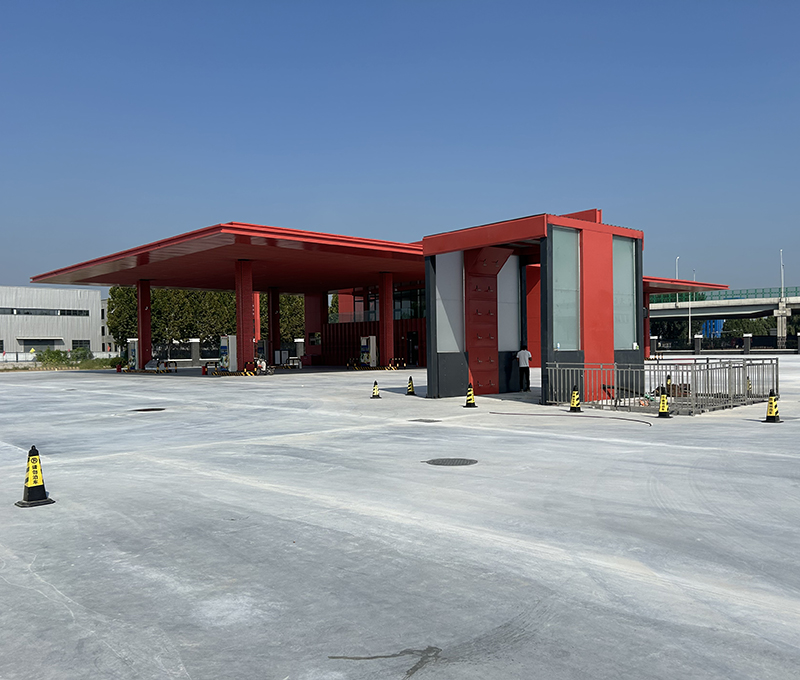

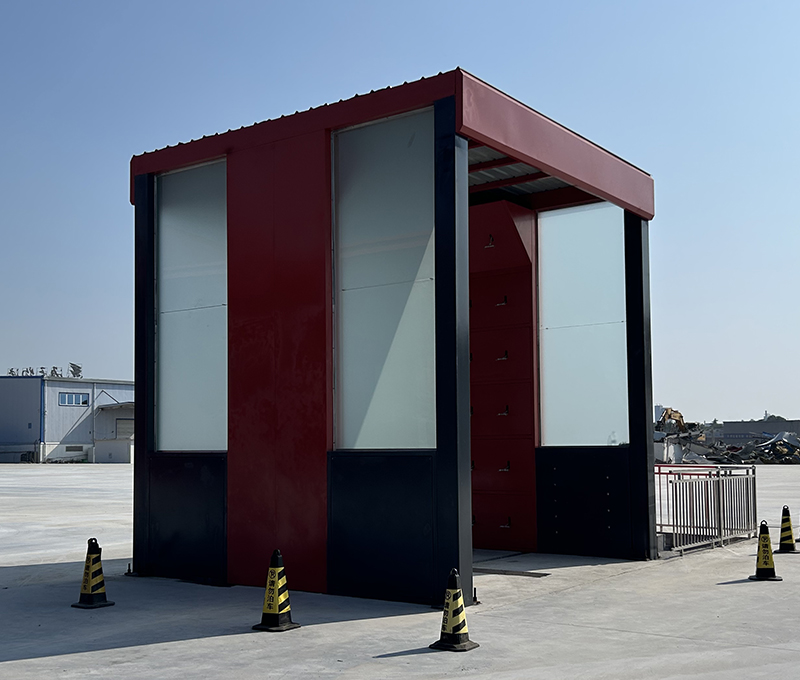

本設備服務于廠區出入車輛,垃圾站,建筑工地,沙石料煤礦廠,混凝土攪拌站,港口碼頭堆場等,主要由龍門洗車機主體+高壓沖洗系統+沖洗控制系統+警示信號指示照明系統+擋車系統+顛簸瀝水風干系統+回水溝污水回收+沖洗系統組成;該設備承重底板采用水路分離結構設計,洗車機行車平臺采用工字鋼、軌道、方管組合。整體框架水路分離技術,可組合靈活拆除便于維護。水路采用無縫鍍鋅、水路帶自動或手動清洗功能,防止長期使用污泥堵塞噴頭,提高設備整機使用壽命。水路單獨設計,所有洗車機內部通水管路全部采用鍍鋅管材質(耐腐蝕性更強),增加設備使用壽命,同時配用的是多級加壓離心泵、專用不銹鋼直流噴頭,經過專用噴嘴,能夠把輪胎、底盤、兩側上泥沙粉塵沖洗干凈;并設置抖車風干區,對車輛車身的附著水進行有效的瀝水風干;沖洗時洗車設備兩側的擋水墻,并設置有采光區(保證白天沖洗采光效果),全封閉設計,能夠有效的防止沖洗水噴濺流失,污染洗車機周圍道路,水能夠回收沉淀、通過水處理設備處理后再用來循環使用,實現環保、節能、減排工程,沉淀池污泥需進行周期性挖出,晾干、并做回收處理;車輛進出口位置防撞墩,設置紅外對射感應裝置,當車輛進入洗車臺時,通過紅外對射開關,自動開啟水泵噴水,車輛行進過程中沖洗車輪與車廂側板和底部,車輛繼續前行,當設定的沖洗時間結束后,所有水泵全部關閉,瀝水風干系統開啟、可設置延時開關,延時結束,洗車結束。可增設數據上傳(可以后期對接):系統采用實時車輛系統,記錄洗車時間;開放洗車系統數據(含沖洗壓力、洗車開始時間、洗車結束時間、今日洗車次數、昨日洗車次數、累計洗車次數等數據)端口及通訊協議并確??赏扑腿肴珡S超低排放管控治一體化平臺系統,車輛沖洗系統可以手動、自動兩種模式操作;沖洗時間可調,自動抬桿。
